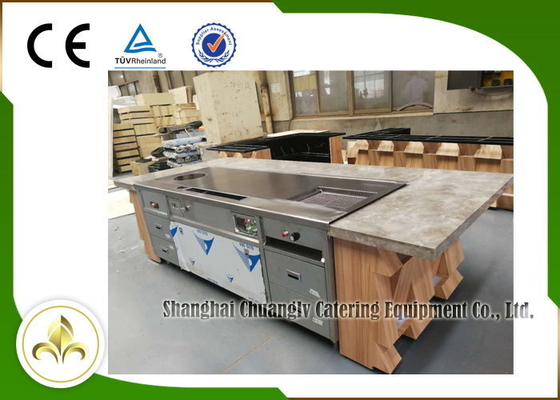

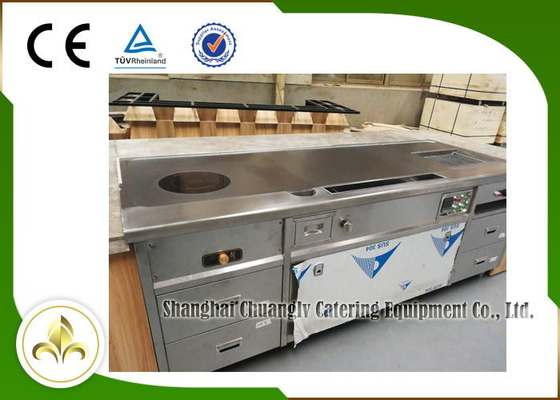

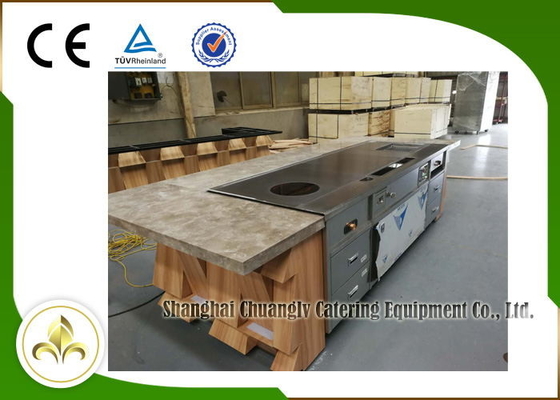

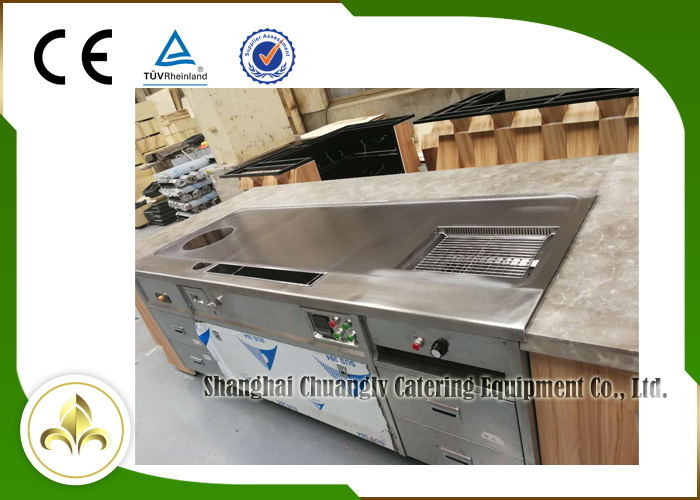

मल्टी फंक्शन टेपपानाकी ग्रिल टेबल स्टेनलेस स्टील

सूप स्टोव और बारबेक्यू के साथ इलेक्ट्रोमैग्नेटिक

बहुक्रियाशील टेपपानाकी ग्रिल टेबल की समग्र संरचना

मल्टी फंक्शन टेपपानाकी ग्रिल टेबल में तीन भाग होते हैं: इलेक्ट्रोमैग्नेटिक या इंडक्शन हीटिंग टेपपानाकी ग्रिल, सूप स्टोव और बीबीक्यू ग्रिल।

टेपपानाकी उपकरण के मुख्य भाग में ग्रिल मशीन बॉडी, टेबल डेकोरेशन, फ्यूम प्यूरीफायर और एयर ब्लोअर शामिल हैं।

खाना पकाने की प्लेट विरूपण और मलिनकिरण से बचने के लिए 20 मिमी मोटाई के विशेष मिश्र धातु इस्पात से बना है।
पूरे उपकरण को आगे असेंबली या डिसएस्पेशन से बचने के लिए एकीकृत किया गया है।


टेपपानाकी ग्रिल बॉडी की आंतरिक संरचना

उष्मन तंत्र

इलेक्ट्रिक हीटिंग सिस्टम: इलेक्ट्रिक ट्यूब हीटर या इलेक्ट्रोमैग्नेटिक प्लेट।तापमान तापमान नियंत्रक द्वारा नियंत्रित किया जाता है, और मुख्य ताप क्षेत्र 450 * 400 मिमी है।

डबल धूआं फिल्टर

धूआं फिल्टर और तेल एकत्रित करने वाला दराज तेल को सीधे एकत्रित दराज में गिरा सकता है और वायु वाहिनी में नहीं जा सकता ...

बिल्ट-इन एयर ब्लोअर

टेपपानाकी उपकरण के कार्यों के अनुसार सुसज्जित।गर्मी परिरक्षक, कम शोर, 380v / 0.25kw।

इलेक्ट्रोस्टैटिक फ्यूम प्यूरीफायर डिवाइस

उपकरण कार्यों और आकारों के अनुसार अनुकूलित (220v / 0.25kw)
93-97.2% की दक्षता के साथ व्यास 0.1μm से बड़े धुएं के कणों को हटा दें
आसान सफाई के लिए ध्रुवीय प्लेट पृथक्करण तकनीक को इकट्ठा करने वाली उच्च और निम्न वोल्टेज धूल के साथ बनाया गया
उन्नत बिंदु निर्वहन प्रौद्योगिकी
आउटपुट विकार के मामले में पावर-ऑफ सुरक्षा उपकरण

बहुआयामी टेपपानाकी ग्रिल टेबल की अद्भुत शिल्प कौशल

प्लेट लेवलिंग
1. काटने के दौरान स्टील स्लैग और गड़गड़ाहट को हटा दें।
2. प्लेट को तब तक समतल करना जब तक कि 300mm2 के क्षेत्र में 0.5mm से अधिक न हो।

मशीन प्रसंस्करण

1. फ्लैट प्लेटों की योजना बनाई जाएगी और एक योजनाकार द्वारा आकार दिया जाएगा, जिसमें ग्राइंडर द्वारा पीसने के लिए 0.3 मिमी भत्ता होगा।
2. गैर-फ्लैट प्लेटों को पहले काटा जाएगा और योजना बनाई जाएगी, जिससे पीसने वाले पहिये द्वारा पीसने के लिए 0.3 मिमी भत्ता छोड़ दिया जाएगा।
3. प्रसंस्करण सुगमता आवश्यकता RA0.8 है।

प्लेट स्थापना

1. ड्राइंग में तकनीकी आवश्यकताओं के अनुसार स्थापित करें, और सहिष्णुता आयामों के निशान वाले भागों को संबंधित वेल्डिंग संकोचन भत्ता के साथ छोड़ दिया जाना चाहिए ताकि यह सुनिश्चित हो सके कि वेल्डिंग के बाद के आकार सहिष्णुता के भीतर हैं।
2. वेल्डिंग पूर्ण प्रवेश होना चाहिए, और वेल्डेड सतह बिना सोल्डर दोष, सोल्डर स्किप, स्लैग समावेशन, गैस छेद, दरारें या अंडरकट के बिना चिकनी होनी चाहिए।
3. 500 मिमी² के भीतर प्लेट समरूपता 0.2 मिमी से कम बनाने के लिए वेल्डिंग तापमान कम होने के बाद सुधार, और 500 मिमी² के भीतर प्रत्येक किनारे की सीधीता 0.2 मिमी से कम है।

प्लेट पॉलिशिंग

1. असमान वेल्ड मनका को पीसकर पॉलिश करें और ध्यान से आकार दें।प्लेट और ट्रिम स्ट्रिप का कनेक्टिंग हिस्सा बिना डूबे चिकना होना चाहिए।
2. चिकनाई RA0.8 की प्रसंस्करण आवश्यकता के साथ महीन पहिया के साथ बारीक पीस।
3. चिकनाई RA0.4 की प्रसंस्करण आवश्यकता के साथ पूरी प्लेट की बारीक पॉलिशिंग।

मल्टीफ़ंक्शनल टेपपांकी ग्रिल टेबल के लिए तकनीकी पैरामीटर

बहुआयामी टेपपानाकी ग्रिल टेबल के लिए विस्तृत चित्र
